產(chǎn)品名稱：QS1148 H級環(huán)氧滴浸樹脂
產(chǎn)品特點：該產(chǎn)品是由環(huán)氧樹脂及固化劑組成的雙組份滴浸樹脂，不含稀釋劑。固化物具有H級耐熱性，是國內(nèi)通過常規(guī)老化評定的H級滴浸樹脂。產(chǎn)品為高檔滴浸樹脂，具有優(yōu)異的熱態(tài)機械強度、電氣性能、耐熱性和防霉性，固化速度快、固化物堅硬豐滿。
應(yīng)用領(lǐng)域：特別適用于高溫、高轉(zhuǎn)速、高振動電機轉(zhuǎn)子線圈的滴浸絕緣處理。處理后線圈有很好的整體性，對降低電機振動及噪聲，提高電機壽命有明顯的效果。產(chǎn)品還可以作為高壓澆注料使用。

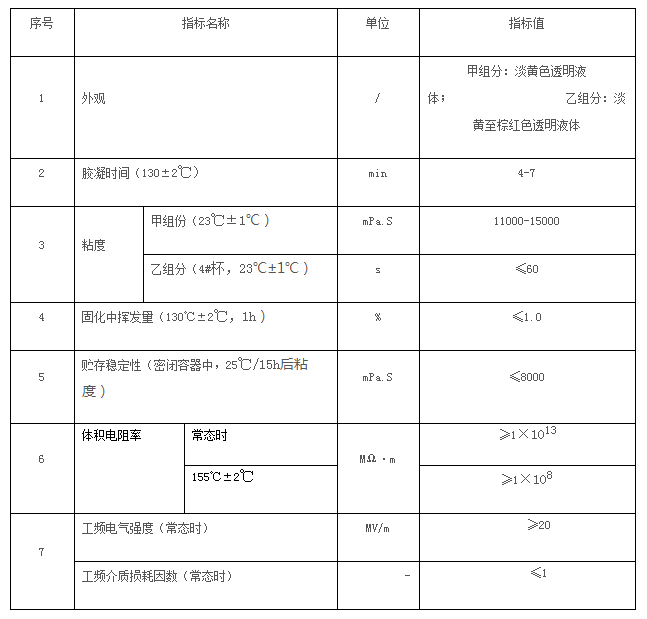

技術(shù)指標(biāo)：
推薦應(yīng)用工藝：
1.自動滴浸機參考工藝要點:預(yù)熱溫度在130～140℃下15min以上； 滴浸應(yīng)滴浸至絕緣飽滿；膠凝溫度為105～130℃，時間為10～30min；固化溫度為120～150℃/15～4Omin
2.間歇滴浸參考工藝要點:將工件在110～130℃下預(yù)熱1～2h后裝在滴浸機上，線圈通電內(nèi)加熱，同時旋轉(zhuǎn)滴漆至飽滿，當(dāng)?shù)纹崮z凝后取下，在120～130℃烘箱內(nèi)固化1～2h.
3.澆注參考工藝要點(參考工藝):工件或模具預(yù)熱到80～100℃，將配好的1148澆注料(溫度25～40℃)澆注到工件或模具內(nèi)，然后在120～130℃下固化2～4h。若澆注件質(zhì)量要求較高，可采用“真空澆注、壓力凝膠”工藝。
4.應(yīng)用注意事項:本產(chǎn)品采用甲、乙組分別包裝，使用時嚴格按甲：乙(重量比)混合均勻。
