產(chǎn)品名稱(chēng)：QS1140-4 F級(jí)快干無(wú)溶劑浸漬漆
產(chǎn)品特點(diǎn)：該產(chǎn)品是用耐熱不飽和聚酯樹(shù)脂、環(huán)氧樹(shù)脂、苯乙烯等組成的單組分無(wú)溶劑浸漬樹(shù)脂，耐熱等級(jí)為F級(jí)。產(chǎn)品具有固化較快，貯存穩(wěn)定性好，固化物機(jī)械強(qiáng)度較高，絕緣性能優(yōu)良，F(xiàn)級(jí)絕緣通用等特點(diǎn)。
應(yīng)用領(lǐng)域：適用于各類(lèi)F級(jí)電機(jī)電器線圈的浸漬絕緣處理，也適用于H級(jí)電機(jī)、電器絕緣線圈。產(chǎn)品符合Y2系列電機(jī)用F級(jí)無(wú)溶劑浸漬樹(shù)脂的技術(shù)條件。

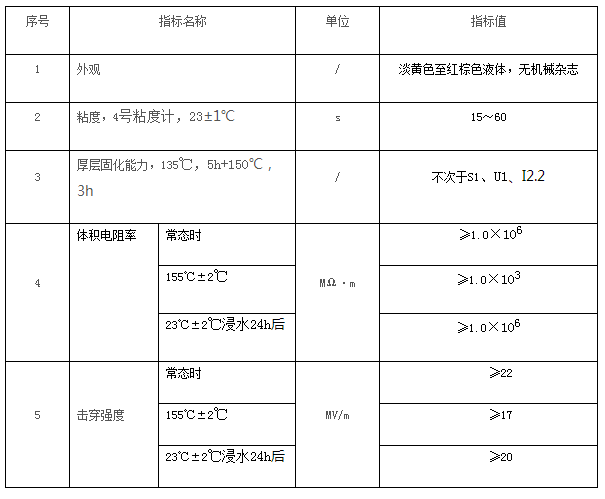

技術(shù)指標(biāo)：
推薦應(yīng)用工藝：
普通沉浸參考工藝要點(diǎn)：工件預(yù)烘溫度在120～130℃下烘2～4h；浸漬溫度在50～60℃下10～20min;滴干時(shí)間為30～60min；固化為F級(jí)絕緣推薦140～145℃，F(xiàn)級(jí)混烘時(shí)用135～140℃，視工件大小及烘箱條件等因素來(lái)確定固化時(shí)間，一般要4～8h。
復(fù)合真空浸漬烘干機(jī)使用參考工藝：預(yù)烘溫度在50～60℃保溫30min，抽真空到0.09MPa以上，保持5min后輸漆；真空浸漬的真空度在-0.08MPa以上保持5min，若干件較易浸透，且不宜高真空浸漬時(shí)，真空度為-0.05MPa.若對(duì)高壓電機(jī)或密繞線圈則可在高真空（如-0.095MPa）下輸漆，并在一段時(shí)間內(nèi)保持高真空度；常壓下浸漬至少5min。回漆時(shí)，儲(chǔ)漆槽抽真空至-0.08MPa,完成回漆；滴干時(shí)間為40～60min，真空度為-0.08MPa以上；清洗時(shí)用1140-X稀釋劑浸泡5～10min;固化時(shí)F級(jí)工件在135～140℃。
連續(xù)沉浸參考工藝：烘道溫度為135～145℃，總周期為2～4h,可按用戶(hù)實(shí)際情況提供相應(yīng)參考工藝。
應(yīng)用注意事項(xiàng)：浸漬樹(shù)脂為易燃易爆物品，浸漬車(chē)間應(yīng)重視安全生產(chǎn)，嚴(yán)禁煙火。
